USB 연결 및 키 입력 테스트 (필수)

• 키 입력전 확인 사항



  빨간 테두리의 키는 레이어(Fn , mo(1))키로 키테스트에서 인식되지 않는 것이 정상입니다.

• USB 연결 (USB 케이블 확인)

  • USB 2.0 High-Speed 이상
  • USB A to C 권장
  • USB Hub 사용 금지

• 키 입력 테스트

  • https://usevia.app/test 접속 (VIA 키 테스트)



  (핀셋 등 전기가 통하는 물체로 핫스왑 소켓 끝단에 접촉하여 키입력 확인)

  **※ VENOM MX 기판은 초저전력 MCU 및 고속 매트릭스가 적용된 제품으로 커패시턴스(정전용량)이 큰 금속에는 테스트키와 동일한 Row(열)이 반응할 수 있으며 이는 정상입니다. 키 테스트시 해당 키가 입력이 가능한지만 확인하시면 됩니다.**

- 펌웨어 업데이트 및 키맵핑 (필수)

• 펌웨어(UF2) 및 키맵(JSON) 다운로드

  • VENOM 60MX_6.25U

    VENOM_60MX_6.25U.zip

  • VENOM 60MX_7U

    VENOM_60MX_7U.zip

  • VENOM 80MX_6.25U

    VENOM_80MX_6.25U.zip

  • VENOM 80MX_7U

    VENOM_80MX_7U.zip

• 펌웨어 업로드 방법

  1. ESC 키에 스위치를 체결.
  2. ESC 키 스위치를 누른채 USB 연결

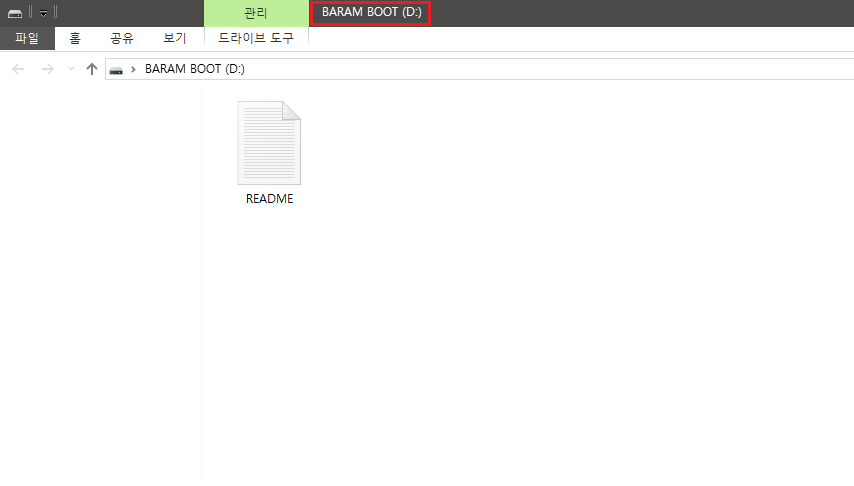

  3. 연결 후 ESC 키를 떼면 내 컴퓨터내 부트 폴더 생성

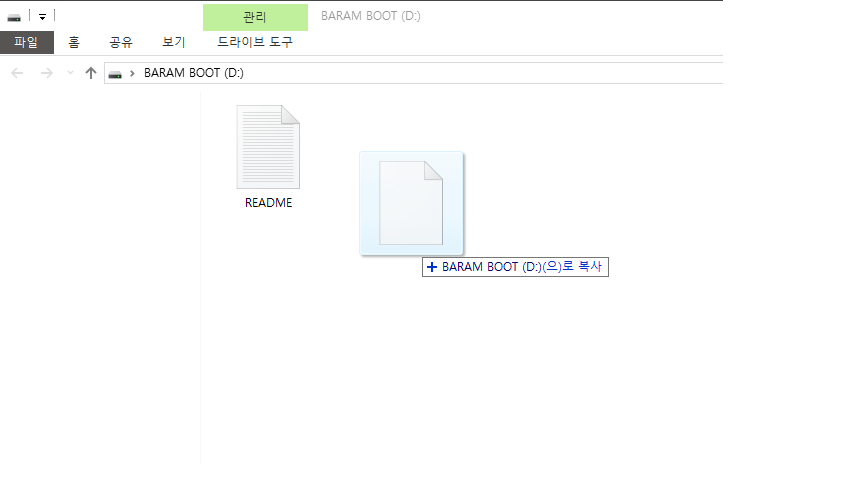

  1. PCB 명칭과 동일한 펌웨어(UF2) 파일 복사
  2. 부트 폴더에 붙여넣기



• 키맵핑 적용 방법

  1. https://usevia.app/settings 접속
  2. 상단 SETTINGS 탭내 Show Design tab 활성화



  1. 상단 DESIGN 탭내 PCB 명칭과 동일한 키맵(Json) 파일 드래그 또는 Load
  2. 로드시 V2 Definitions는 비활성화(중요)



  1. Configurature 탭으로 이동하여 기기등록, 연결



- 추가 기능 (SOCD, 안티고스팅등)

• 캡스락 및 스크롤락 LED 설정



• SOCD (킬스위치) 설정



  • QMK 키코드 목록, https://docs.qmk.fm/keycodes

• 안티고스팅 (꾹보드) 설정



**※ SOCD 및 안티고스팅 기능은 게이밍 특화 기능입니다.**

**※ 일반적인 타이핑 환경에서 사용시 반복입력(채터링)등의 오류가 발생할 수 있습니다.**

- 60MX 기본 키맵 레이어 안내

60MX 7U 기본 레이아웃
